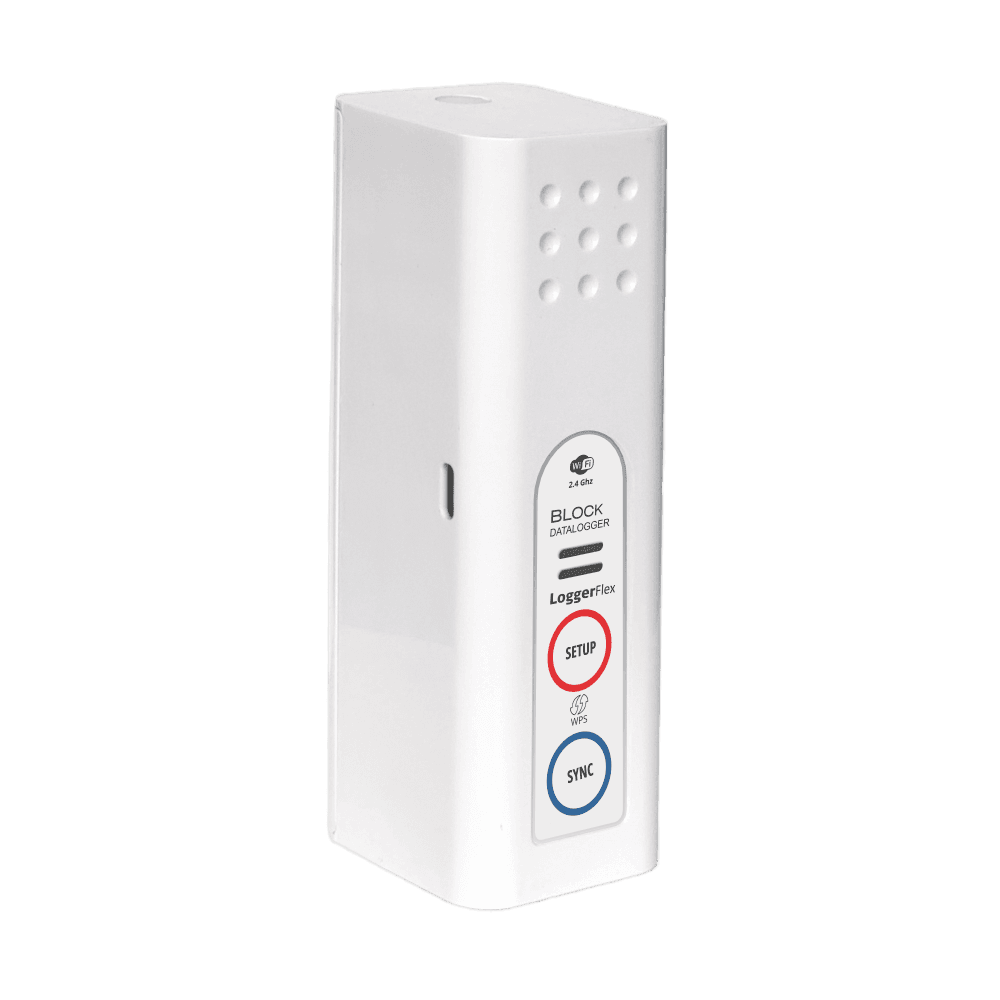

BLOCK Compteur d'impulsions — Compteur d'impulsions Wi-Fi pour compteurs d'eau, de gaz et d'électricité

Questions fréquentes

Quelle est la différence entre les familles EDGE et BLOCK ?

EDGE est la gamme scellée dotée d'un écran : température et humidité ambiantes, sondes externes jusqu'à -55 C, CO2, plus des variantes pour la pharmacie et le transport. Chaque appareil EDGE possède un écran, un avertisseur sonore et une alarme visible sur l'appareil, et la plupart des modèles existent en paires assorties WiFi et cellulaire. BLOCK est la gamme industrielle et de modernisation d'installations existantes : un boîtier WiFi compact avec des ports de capteurs pour la pression de fluide, les pinces ampèremétriques, le comptage d'impulsions, les boucles 4-20 mA, la pression différentielle et la lumière. Le principe est de changer la sonde, pas l'appareil, car l'étalonnage appartient au capteur enfichable : une nouvelle certification passe donc par une nouvelle sonde plutôt que par un RMA.

Que peuvent réellement mesurer les modèles BLOCK ?

Les modèles BLOCK partagent un même boîtier WiFi et se distinguent par ce que l'on branche sur les ports. BLOCK Essential enregistre la température et l'humidité ambiantes, avec des entrées de détection de fuite et de contact de porte. External Temp et THERMO II acceptent une ou deux sondes détachables pour -55 C à +125 C. Les autres mesurent le CO2, la pression barométrique, la pression différentielle pour les salles blanches et l'encrassement des filtres, la pression et la température des conduites de fluide, l'intensité lumineuse, le courant des moteurs et des compresseurs au moyen d'une pince à noyau ouvrant, les impulsions de compteur à contact sec et tout transmetteur industriel 4-20 mA. Chaque BLOCK relève aussi sa propre température et sa propre humidité ambiantes.

De quoi ai-je besoin avant d'installer un enregistreur de données ?

Un compte LF Cloud gratuit et l'étiquette de l'appareil. Rendez-vous sur app.LoggerFlex.com, créez le compte et vérifiez-le, puis ajoutez l'appareil à l'aide de son numéro de série et de son DUID. Sur EDGE, vous pouvez scanner le QR affiché à l'écran pour remplir les deux ; sur BLOCK, ils sont imprimés sur l'étiquette à l'arrière ; sur CORE, appuyez sur le bouton engrenage et ils s'affichent à l'écran pendant trois minutes. L'assistant d'enregistrement définit l'intervalle d'enregistrement, l'intervalle de synchronisation et les seuils d'alarme, puis les transmet à l'appareil à la première connexion. Enregistrez l'appareil avant l'installation — sur BLOCK, avant même de le mettre sous tension.

Comment connecter un enregistreur de données au Wi-Fi ?

Enregistrez d'abord l'appareil, puis appuyez sur le bouton SETUP — le bouton de droite sur EDGE, le bouton du haut sur BLOCK. L'enregistreur crée un réseau Wi-Fi temporaire nommé Datalogger. Connectez-vous-y depuis un téléphone, une tablette ou un ordinateur portable. Une page de configuration s'ouvre d'elle-même ; sinon, allez à l'adresse 8.8.8.8. Sélectionnez votre réseau 2,4 GHz, saisissez le mot de passe et connectez-vous. L'appareil récupère ensuite ses paramètres d'enregistrement et ses seuils depuis LF Cloud. Appuyez sur SYNC — bouton de gauche sur EDGE, bouton du bas sur BLOCK — pour forcer un téléversement et confirmer qu'il est en ligne.

Quelles sont les exigences réseau pour un enregistreur Wi-Fi ?

2,4 GHz uniquement — le 5 GHz n'est pas pris en charge. C'est un choix délibéré : le 2,4 GHz traverse mieux le béton et l'acier, dont sont faits les sites industriels. Le réseau doit utiliser une clé partagée WPA ou WPA2 et attribuer les adresses par DHCP ; les IP statiques ne sont pas prises en charge, et le mot de passe est sensible à la casse. L'appareil ne peut pas rejoindre un réseau doté d'un portail captif ou d'une page de connexion secondaire, ce qui exclut la plupart des SSID invités, d'hôtel et de campus. Les routeurs bi-bande et les points d'accès mobiles conviennent, à condition qu'un SSID 2,4 GHz soit accessible.

Ai-je besoin d'une passerelle, d'un concentrateur ou d'un pont ?

Non. Chaque appareil EDGE et BLOCK joint LF Cloud par lui-même — les modèles BLOCK et EDGE Wi-Fi par votre Wi-Fi existant, les modèles EDGE cellulaires par leur modem intégré — il n'y a donc aucune passerelle propriétaire à acheter, à poser ou à entretenir, ni projet informatique à planifier. Le compteur d'eau cellulaire fonctionne de la même façon, avec son propre modem 4G et sa carte SIM gérée. EDGE diffuse aussi du Bluetooth pour la consultation locale, et c'est la seule exception : une passerelle LoggerFlex n'est nécessaire que pour capter les données BLE. L'enregistrement, les alarmes et les rapports dans le cloud fonctionnent tous sans passerelle.

En combien de temps les données arrivent-elles au tableau de bord ?

Deux horloges indépendantes fonctionnent. L'intervalle d'enregistrement détermine la fréquence à laquelle l'appareil mesure et stocke un relevé en local ; l'intervalle de synchronisation détermine la fréquence des téléversements. Un appareil peut sembler inactif simplement parce que son prochain téléversement programmé n'a pas encore eu lieu. Les alarmes contournent complètement l'horloge de synchronisation — un dépassement de seuil force une synchronisation immédiate, ramène l'enregistrement à une fois par minute et fait retentir l'avertisseur sonore pendant cinq secondes. Raccourcir l'intervalle de synchronisation ne rend pas les alarmes plus rapides, cela ne fait que consommer de la pile. Les appareils EDGE laissés sur alimentation USB-C se synchronisent toutes les 15 minutes.

Que se passe-t-il si Internet tombe — est-ce que je perds des relevés ?

Non. L'enregistreur continue de mesurer et stocke chaque relevé avec son horodatage dans sa mémoire interne, puis téléverse automatiquement tout l'arriéré à la prochaine connexion : l'historique se referme donc sans lacune. Si un téléversement programmé est manqué, LF Cloud envoie un courriel « Téléversement manquant » pour vous signaler qu'un appareil ne donne plus de nouvelles. Une mise en garde pour les sites à faible couverture : une alarme déclenchée pendant que l'appareil est hors ligne l'oblige à réessayer sans cesse et vide rapidement les piles ; utilisez donc le mode de synchronisation « Économie de pile » et laissez les alarmes désactivées là où vous enregistrez sans connexion.

Combien de temps les piles durent-elles ?

Jusqu'à 3 ans avec 4 piles AA, grâce à une architecture de gestion de l'énergie protégée par le brevet américain US11455877B2. C'est la valeur nominale publiée pour les enregistreurs de données EDGE Wi-Fi, et le BLOCK est spécifié jusqu'à 36 mois sur piles. Les appareils EDGE dotés d'un écran E-INK tiennent généralement deux à trois ans sur le terrain, et l'EDGE Lite est donné jusqu'à deux ans. L'autonomie réelle dépend de votre intervalle d'enregistrement, de votre intervalle de synchronisation, de l'activité des alarmes, de la qualité du signal et de la température ambiante ; nous la dimensionnons donc en fonction de votre déploiement réel.

Qu'est-ce qui réduit vraiment l'autonomie des piles sur le site ?

Quatre facteurs. Les intervalles d'enregistrement et de synchronisation : enregistrer chaque minute et téléverser chaque heure consomme beaucoup plus vite que les réglages par défaut. L'activité des alarmes, car chaque transmission met la radio sous tension. Un signal Wi-Fi faible, qui oblige l'appareil à retransmettre des paquets. Et la température, puisque le froid ou la chaleur extrêmes réduisent l'efficacité des piles. Ne touchez pas aux intervalles par défaut, sauf si vous avez une raison de les modifier. Un intervalle de synchronisation plus court ne fait pas arriver les alarmes plus vite, car un relevé hors plage n'attend jamais un téléversement planifié.

Puis-je alimenter un enregistreur de données sur le secteur au lieu des piles ?

Oui. Les EDGE Essential, Thermo, Pharma et Air fonctionnent avec 4 piles AA ou en USB-C 5 V et basculent automatiquement selon la source disponible, les piles servant alors de secours plutôt que de source principale. Le BLOCK est également offert avec une option d'alimentation USB-C. Un comportement à connaître : lorsqu'un appareil EDGE est branché, il ramène automatiquement son intervalle de synchronisation à 15 minutes, de sorte que votre graphique se remplit tout au long de la journée au lieu d'une seule fois à l'envoi planifié. La rapidité des alarmes reste la même dans les deux cas.

Serai-je averti avant que les piles ne soient à plat ?

Oui. Le cloud envoie par courriel une alerte de pile faible alors qu'il reste encore de l'énergie dans les piles, et non une fois qu'elles sont mortes. Par ailleurs, si un appareil manque un téléversement planifié, vous recevez un courriel « Téléversement manquant », qui détecte une pile à plat, un routeur hors service ou un appareil que quelqu'un a débranché. L'EDGE affiche aussi le niveau de pile et l'état de l'alimentation externe sur l'écran de l'appareil, et l'application présente une icône de pile pour chaque appareil. Les alertes par courriel sont gratuites et illimitées ; leur acheminement vers un SMS ou un appel téléphonique est déduit du crédit de l'appareil.
